磁翻板液位計和plc怎么樣接線

發布時間:2022-05-13 10:16:37??點擊次數:3750次

我們知道,磁翻板液位計帶遠傳的遠傳變送器是兩線制的,也就是接通24V電源的線路比附帶4-20mA傳輸,也就是共用線路。那么這個時候現場有些設備用戶就不會接線了,比如會問接了4-20mA之后,我的電源線接在哪里啊,比如 有點單純的24V電源接入,卻沒有4-20mA,當然了,有些設備當把輸入4-20mA和磁翻板液位計遠傳的輸出4-20mA對接即可獲得24V電源,但是很多PLC用戶不知道怎么接線才能即可獲得24V,又可以接受4-20mA。下面,我們就來講解下,磁翻板液位計帶遠傳變送器如何接線PLC才是正確的。

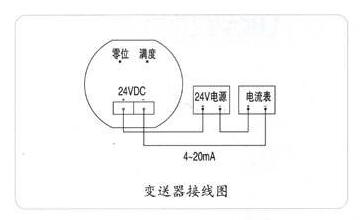

*先采用串聯,即電源的+ 接遠傳變送器的+ ,然后遠傳變送器的-接PLC的+,PLC的- 接電源的-,這樣就形成了一個電路循環。既有24V電源,也可以接收4-20mA。

磁翻板液位計遠傳變送器一般是兩線制,4~20MA信號。其中一種接線方法為:磁翻板液位計正*接儀表24V輸出端,磁翻板液位計負*接儀表4~20MA輸入端的正*,然后儀表的4~20MA輸入端的負*與儀表的24V輸出端的負*短接起來。以上接法可以利用儀表的24V輸出做磁翻板液位計電源。

而如果磁翻板液位計帶遠傳接線常規二次儀表,都是直接24V端子與遠傳兩個4-20mA端子對接即可。不過這個24V端子線路必須包含了4-20mA電流線路,因為有的廠家二次儀表把4-20mA和24V是分開來布置的(因為線路板的不同),這種分開的接線適合四線制的。

這里要注意的是,用于接線的線纜必須是屏蔽的,常規2*1.0屏蔽線纜足夠使用,當然如果超過1000米以上,zui好中間加一個繼電器,增強電流。
